Review

review-main

순서​

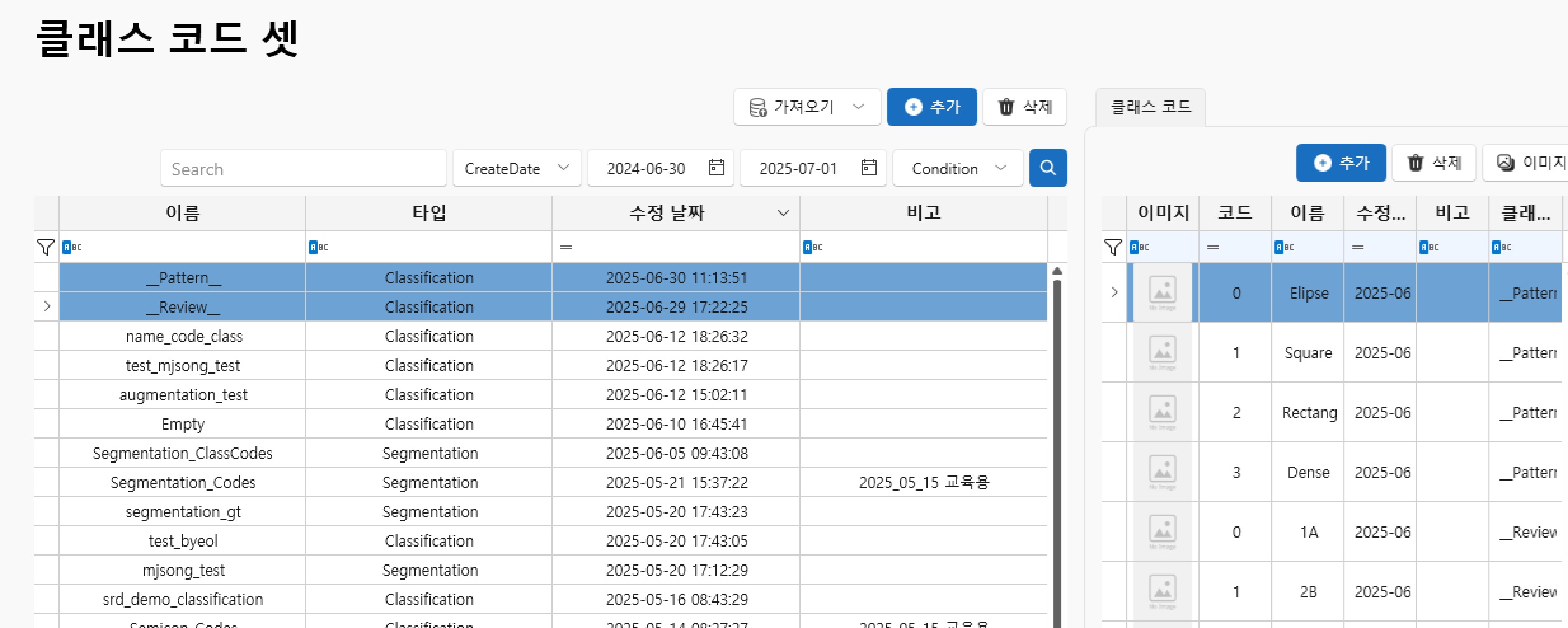

리뷰 클래스 코드 셋 등록​

  • 리뷰를 진행하기 위한 Review Code, Pattern Code를 등록합니다.
  • ClassCodeSet에서 "__Review__", "__Pattern__"에 해당하는 CodeSet을 등록합니다.
    • review-codeset
  • 해당 코드 셋이 존재하지 않으면 리뷰가 불가능합니다.

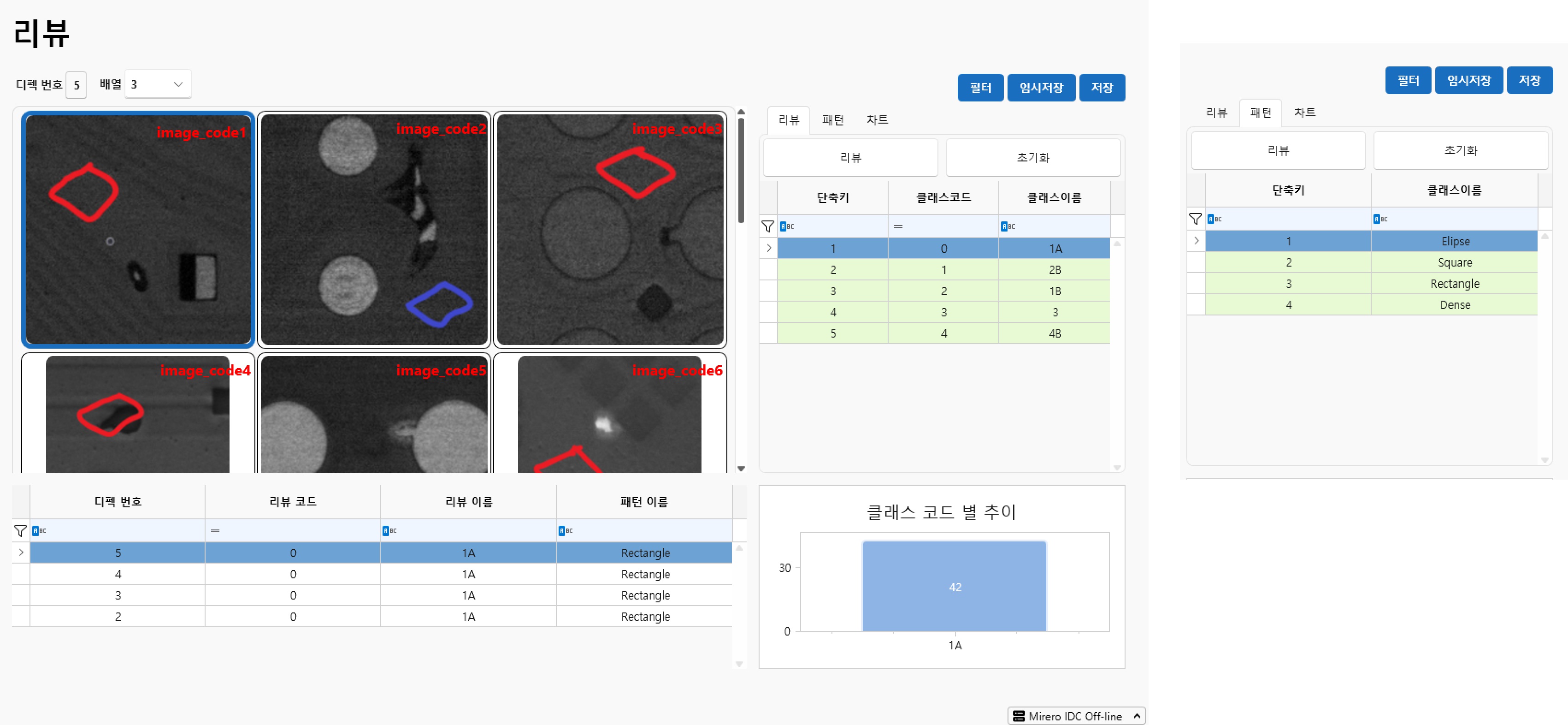

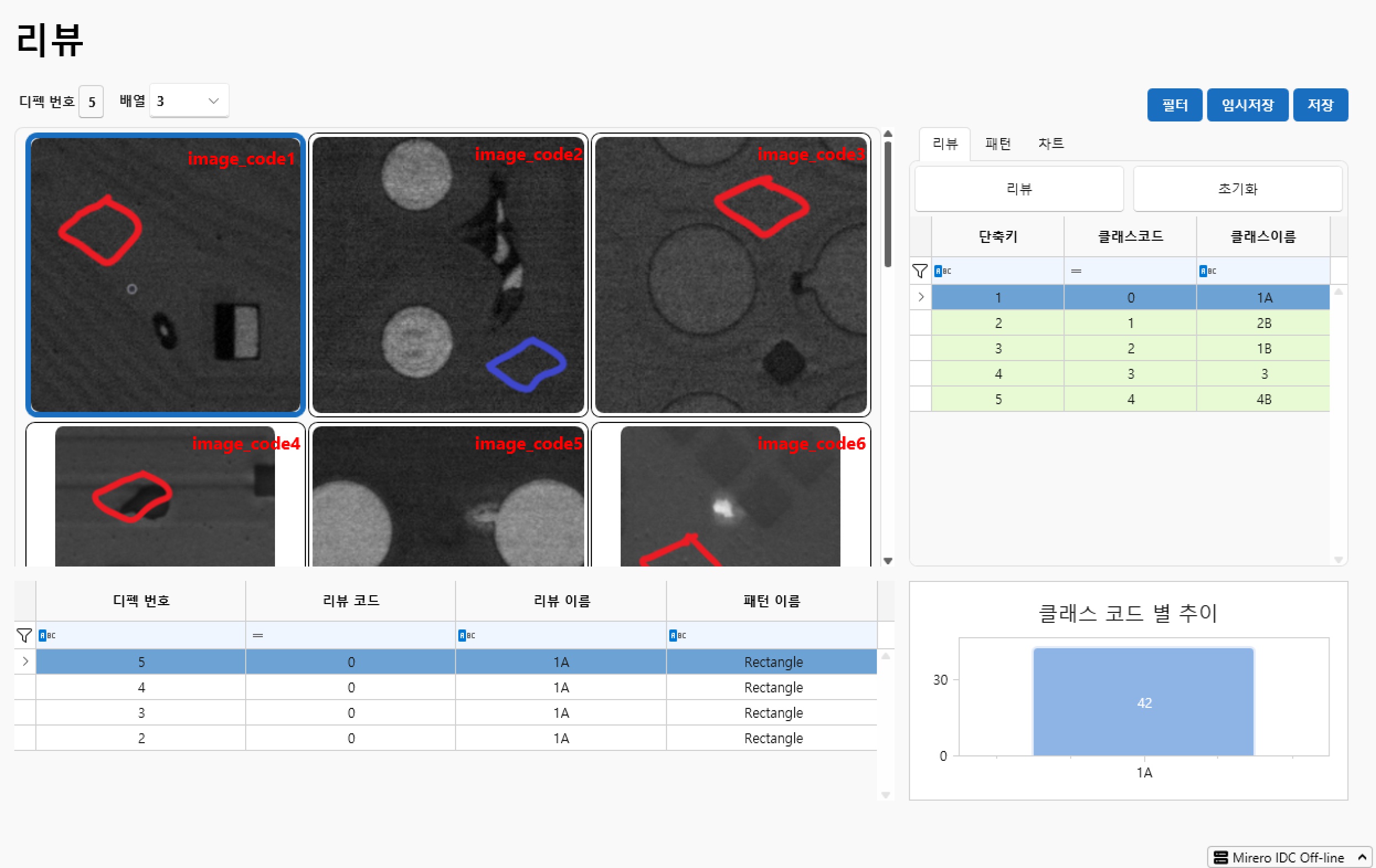

리뷰​

review-main

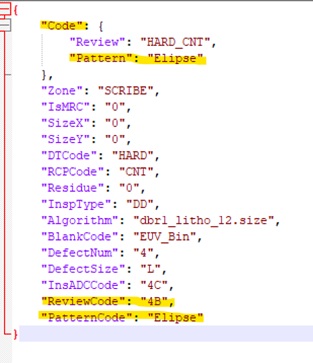

  • 리뷰는 Loader를 통해 등록한 MetaData의 ReviewCode 키워드와 PatternCode 또는 Code.Pattern 키워드를 기반으로 진행됩니다.

    • review-metadata

    • 데이터가 존재하지 않으면 ReviewCode 키워드와 PatternCode 키워드를 생성하여 값을 저장합니다.
    • 빈 데이터는 공백("")입니다.

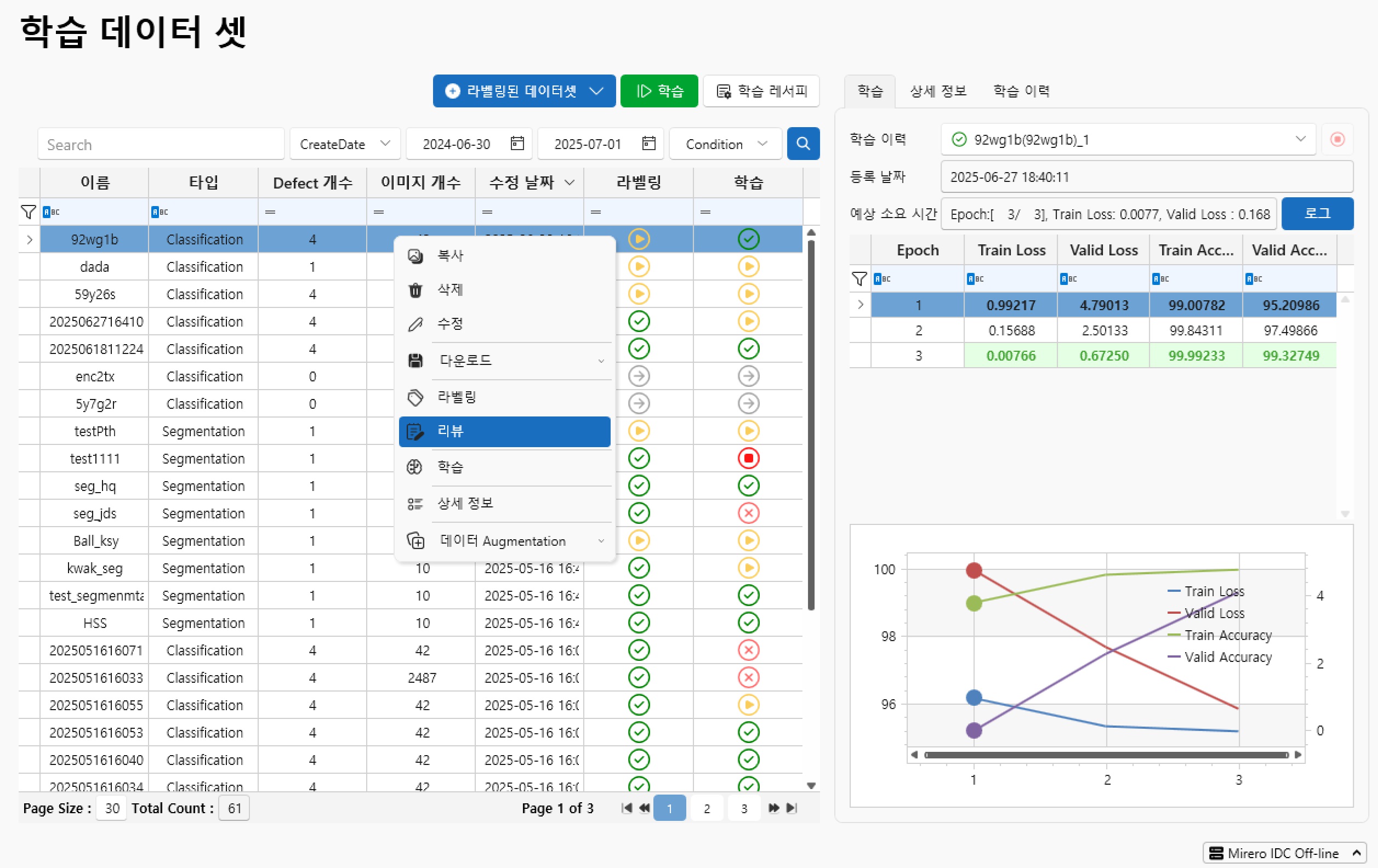

  • 리뷰는 학습 데이터셋에서 나타나는 데이터에 대해서 진행합니다.

    • review-training

리뷰 정보​

  • 디펙번호
    • Lot의 디펙 번호를 나타냅니다.
    • 이미지 묶음으로도 쓰입니다.
  • 리류 코드
    • "__Review__" ClassCodeSet의 이름과 매칭되는 Review Code입니다.
    • 디펙에 해당하는 Review Name의 Code를 나타냅니다.
  • 리뷰 이름
    • 디펙에 해당하는 Review Name을 나타냅니다.
    • "__Review__" ClassCode의 이름과 일치합니다.
  • 패턴 이름
    • 디펙에 해당하는 Pattern Name을 나타냅니다.
    • "__Pattern__" ClassCode의 이름과 일치합니다.

이미지 배열 및 이미지 뷰어​

이미지 뷰처 배열 및 뷰어

  • 배열 선택
    • 선택한 배열수에 따라 가로로 나타내는 이미지 개수를 결정합니다.
  • 이미지 뷰어
    • 이미지 확인을 위해서 이미지 선택 > 팝업 메뉴 > 이미지 뷰어를 통해 이미지 뷰어를 띄울 수 있습니다.
    • 이미지 창에 대한 내용은 이미지 창을 참고 하십시오.

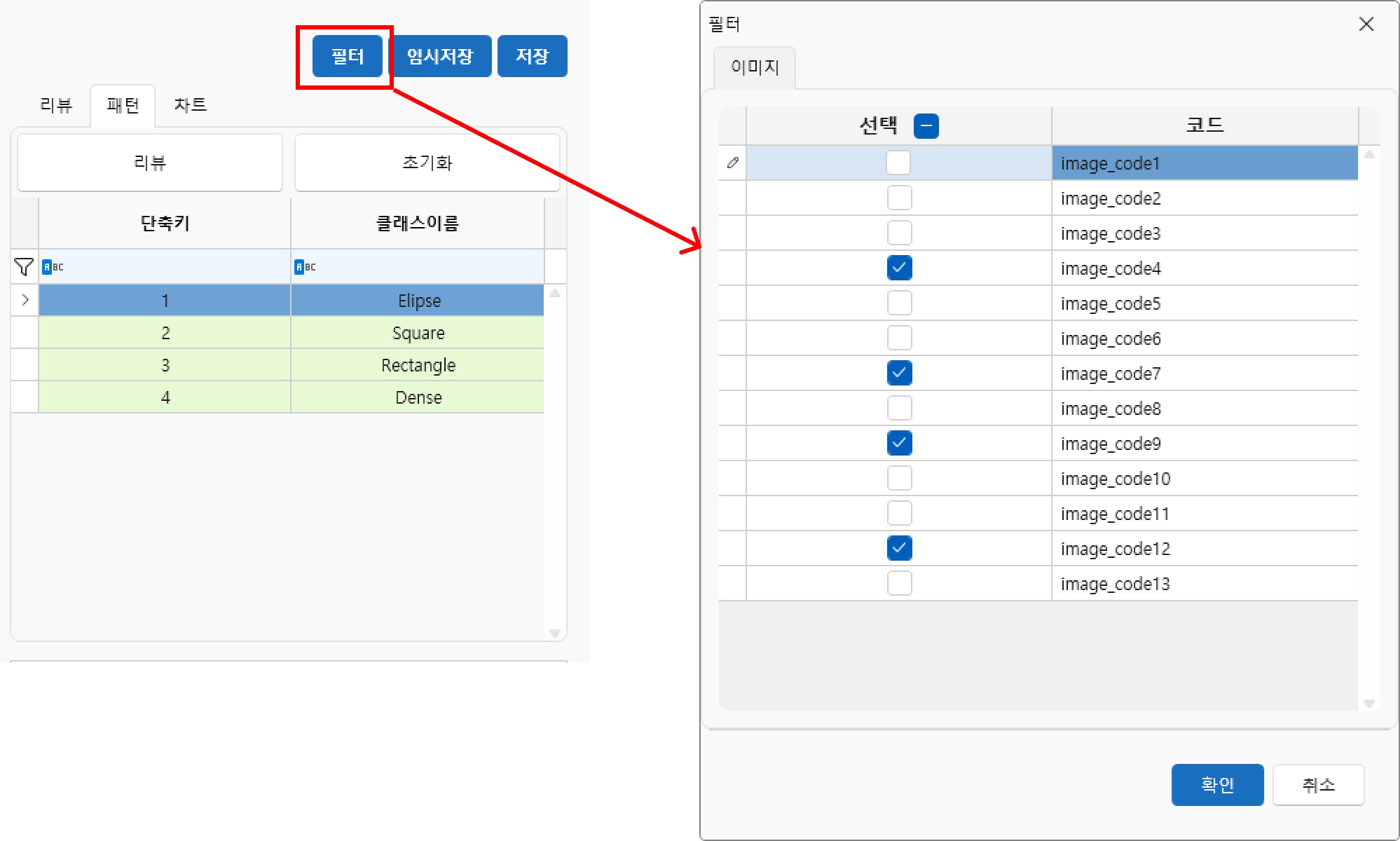

필터​

review-filter

  • 필터링을 통해 이미지를 배열에 나타낼 여부를 선택할 수 있습니다.

디펙 다중 선택​

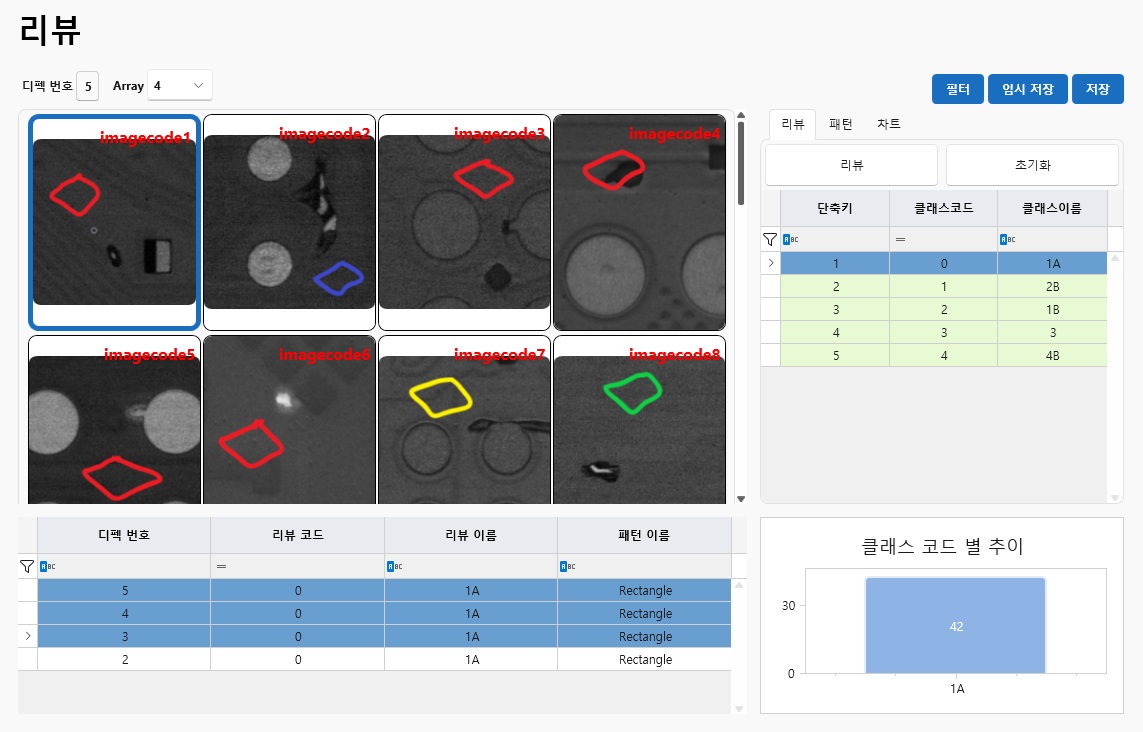

review-multi-select

  • 하단의 디펙번호를 여러개 선택할 경우에 이미지들을 한 번에 볼 수 있습니다.



이미지 창​

이미지 창

  • 이미지를 확대하여 확인합니다.
  • 키보드 방향키 혹은 버튼을 이용해 다음 이미지로 이동이 가능합니다.



이미지 분류 방법​

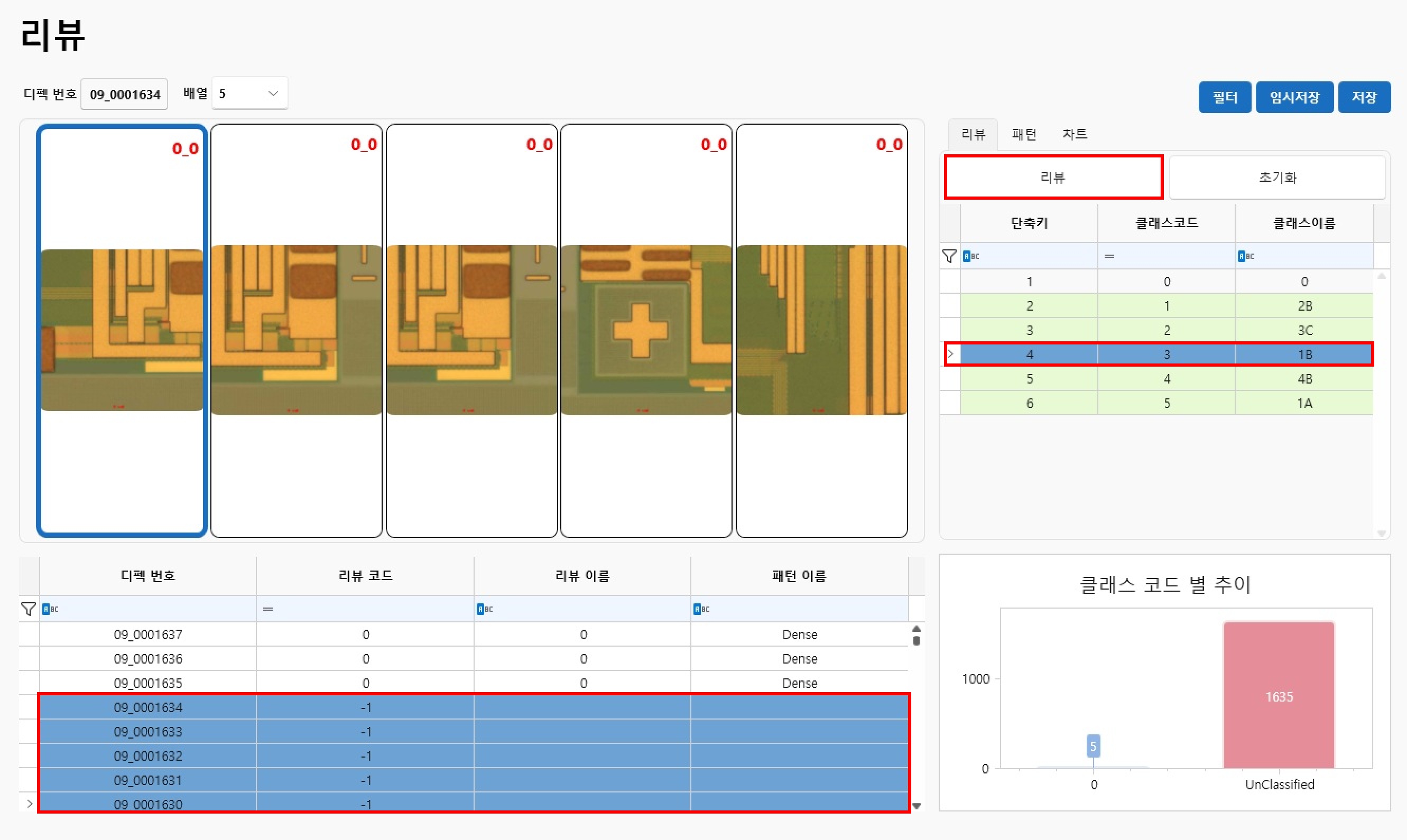

review-way

  1. 하단에 있는 디펙번호를 선택합니다.
  2. 오른쪽에 있는 클래스 코드와 클래스 이름을 확인하여 선택(파란색) 한 후 라벨링을 클릭하면 라벨링이 됩니다.
    • 등록된 단축키를 통해 빠르게 라벨링 할 수 있습니다.
    • 단축키 등록에 대한 내용은 단축키 등록을 참고하십시오.
    • 리뷰를 특정할 수 없으면 코드는 -1, 이름은 빈 값입니다.
  3. 저장합니다. 저장에 대한 자세한 내용은 저장 및 임시저장, 불러오기를 참고하십시오.
Tip

디펙번호를 여러개 선택 한 후 한번에 라벨링이 가능합니다.

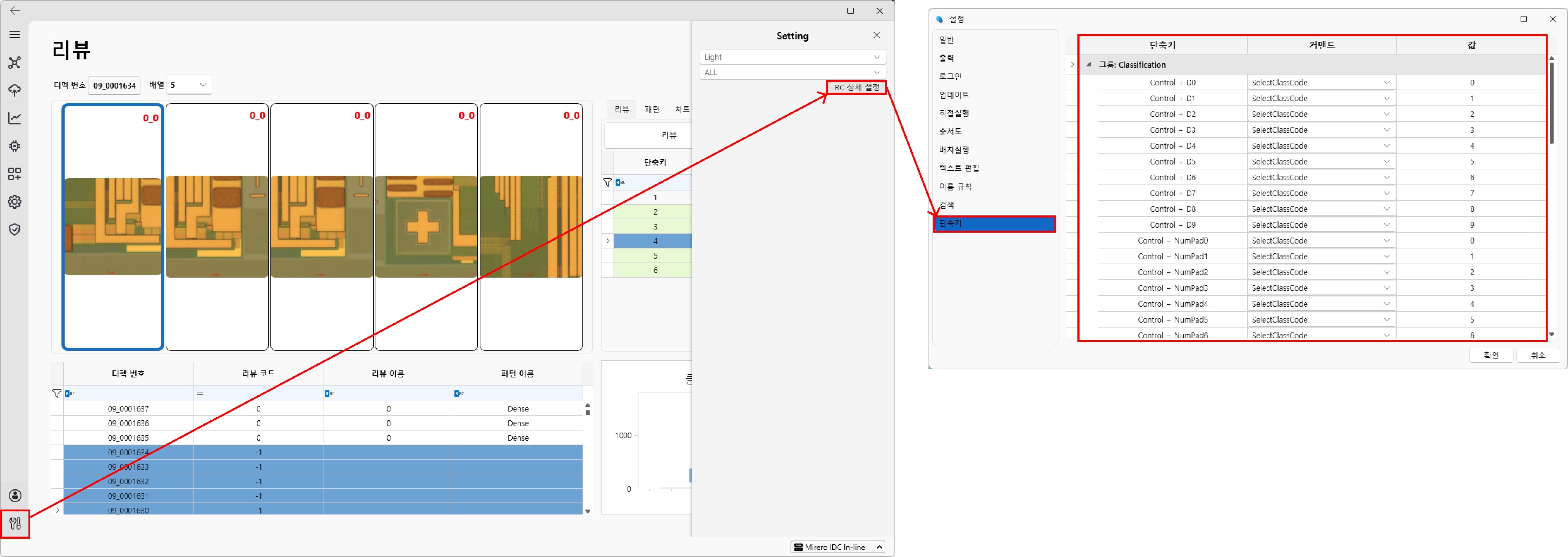

단축키 등록​

review-hotkey

단축키로 라벨링이 가능합니다.
설정에서 단축키를 클릭합니다.
Command와 Value를 설정하여 단축키를 등록합니다.
단축키는 Classification과 공유합니다.

커맨드와 값 (Command and Value)​

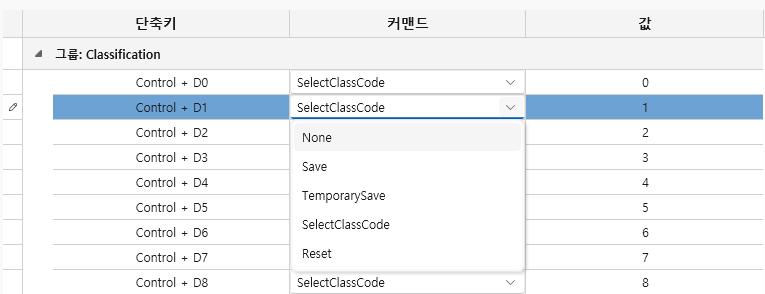

단축키 Command

  • Classification Command는 다섯가지 입니다.
    • None: 아무 기능 없음
    • Save: 저장
    • Temporary Storage: 임시 저장
    • Select ClassCode: 선택할 클래스 코드
    • Reset: 이미지 분류 초기화
  • Value는 Command가 Select ClassCode인 경우에 사용하는 클래스 코드입니다.
    • 원하는 ClassCode를 입력할 수 있습니다.

단축키 예시​

  • Example
    • Hot Key = Ctrl + D1
    • Command= Selected ClassCode
    • Value = 1
  • Ctrl + 1 을 누를 경우 클래스 코드 1번으로 선택 됩니다.
연속 라벨링

Ctrl을 길게 누른 상태로 키보드로 번호를 연속으로 치는 경우 차례로 다음 디펙번호로 이미지 분류가 됩니다.

단축키 변경​

  • 정해진 단축키에서 벗어나 사용자가 원하는 단축키를 등록할 수 있습니다.
  • 추가 예정 (개발 중) 입니다.



저장 및 임시저장, 불러오기​

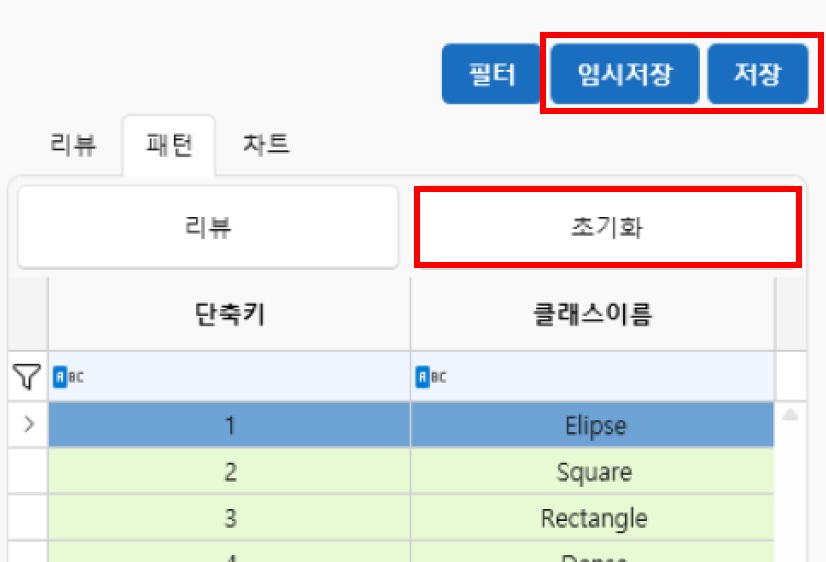

저장/임시저장, 초기화​

review-save

  • 저장: 이미지 분류한 내용이 서버에 저장됩니다.
  • 임시 저장: 이미지 분류 내용이 로컬에 저장됩니다.
  • 초기화: 현재 작업한 이미지 분류 내용이 초기화 됩니다. (임시 저장은 보존 됩니다.)


  • 이미지를 우클릭하여 저장, 임시 저장이 가능합니다.

불러오기​

  • 임시 저장한 상태로 화면을 벗어나거나 프로그램을 종료합니다.

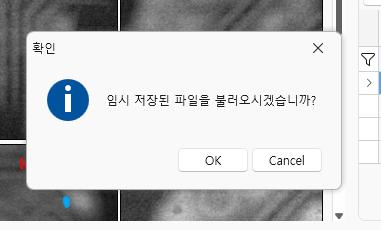

  • 이후 동일한 데이터에 대해 Review 진행할 경우 다음과 같이 불러오기 메시지가 나타납니다.

alt text

  • 확인
    • 이전에 임시 저장한 내용을 불러, 임시 저장한 내용부터 이어서 작업합니다.
  • 취소
    • 서버에 저장되어 있는 내용을 불러옵니다.
    • 임시 저장된 내용은 사라지지 않아, 한번 더 재접속 하면 메시지 창이 다시 나타납니다.
